Rack Mount Advanced Static Var sorgailua
Geya Rack Mount Advanced Var Generator Soluzio fidagarria da erreaktibo erreaktiboen kalte-ordaina dinamikorako. DSP + CPLD kontrola, <10ms erantzuna, diseinu modularra, 220V-690V, 5KVAR-400KVAR. Potentzia kalitatea hobetzen du aplikazio desberdinetan.
Geyak Rack Mendiko Var Sorgailu Advancates (ASVGS) sorrarazten du. ASVG hauek erreaktiboen kalte-ordaina dinamikoa eskaintzen dute. Horrek potentzia kalitatea hobetzen du. DSP eta CPLD teknologia erabiltzen dute. Horrek kontrol zehatza eta erantzun azkarra bermatzen du. Erantzun denbora 10ms baino gutxiago da. Horrek gainbegiratzea eta arduragabeko arazoak ekiditen ditu. Diseinu modularrak konexio paraleloan uzten du. Unitate anitzek konektatzeak gaitasuna areagotzen du. Geyak hainbat eredu eskaintzen ditu. Ereduek tentsio eta ahalmen ezberdinak estaltzen dituzte. Tentsioak 220V, 380V, 500V eta 690V dira. Gaitasunak 5kvaretik 400kvar dira. Funtsezko ezaugarrien artean, rack muntaketa, airearen hozte behartua eta babes-ezaugarri desberdinak daude.
Ereduaren deskribapena:
| Gy | Asvg | 0.4 | 50k | / | 4L | R |
| Enterprise Code | Sorgailu estatikoa | Tentsio maila 0,22: 220V 0,4: 380V ±% 20 0,5: 500V ±% 20 0,69: 690V ±% 20 |
Kalifikazioa (KVAR) 5/15/35 / 50/75 / 100kvar | 2L: fase bakarreko 3L: hiru fase hiru alanbre 4L: Lau-alanbre hiru fase |
R: Rack Mount |
Ezaugarriak:
● Erabili DSP + CPLD Kontrol Digitaleko CORE, hiru maila topologia teknologia, erreaktiboen detekzio algoritmo aurreratua eta PWM kontrol estrategia, energia erreaktiboaren konpentsazio dinamikoa eta zehatza lortzeko.
● Onartu diseinu modularra, eta horrek modulu anitzen arteko lotura paraleloak errazten ditu, espazio txikia hartzen du eta erraz mantentzen da.
● Aire-hodia independenteen eta biltegi independenteen egiturazko diseinuak ekipamenduaren funtzionamendu egonkorra bermatzen du.
● Eraman ezazu neurri handiko konpentsazio dinamikoa potentzia erreaktibo induktiboa eta ahalmen erreaktiboaren gaitasuna lortzeko eta aldi berean hiru faseko desoreka arazoa konpontzeko.
● Kargaren erantzunaren abiadura dinamikoa milisegundo mailan dago, eta horrek kalte-ordaina dinamikoa eta zehatza lor dezake inpaktu-kargen potentzia erreaktiborako.
Aplikazioak:
Rack Mount Advanced Var sorgailu aurreratuak aplikazio askotarikoak dituzte. Hainbat industria egokitzen zaizkie. Horien artean daude:
● Egoitza-potentzia banatzea
● Uraren tratamendua
● Energia berriztagarria (fotovoltaikoa)
● Tratamendu kimikoa
● Olioa eta gasa
● Metalurgia
● Meatze
● Automozioaren fabrikazioa
Asvgs horiek potentzia kalitatea hobetzen dute. Potentzia erreaktiboen gorabeherak konpentsatzen dituzte. Honek sistemaren egonkortasuna eta eraginkortasuna hobetzen ditu.
Parametro teknikoak:
| 220 V serie | 380V serie | 500V serie | 690V serie | |||
| Altuera | 2000 milioi, 2000 m-tik gora, GB / T3859.2-ren arabera | |||||
| Giro tenperatura | -20 ~ + 50 ℃ | |||||
| Hezetasun erlatiboa | % 90, ez da kondentsaziorik gainazalean, hileko gutxieneko tenperatura 25 ℃ denean | |||||
| Kutsadura maila | Beheko III maila | |||||
| Funtzionamendu tentsioa | AC220V ±% 20 | AC380V ±% 20 | AC500V ±% 20 | AC690V ±% 20 | ||
| Lan maiztasuna | 50hz ±% 5 | |||||
| Kalte-ordainen gaitasuna baloratu du | 5kvar | 15/35/50 / 75 / 100kvar | 90kvar | 120kvar | ||
| Grid Egitura | L / n | 3P3W / 3P4W | ||||
| Paraleloan konektatuta dagoen unitate kopurua | Ulimita | |||||
| Makinaren eraginkortasun orokorra | % 97 | |||||
| On-Off Maiztasuna | 32khz | 16khz | 12.8khz | 12.8khz | ||
| Funtzioen hautaketa | Potentzia erreaktiboa | Po Wer erreaktiboa, erreaktiboa po wer + desoreka | ||||
| Potentzia erreaktiboko konpentsazio tasa | % 99 | >% 95 | ||||
| Erantzun denbora osoa | <10ms | |||||
| Zarata | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrol metodoa | 2 norabide RS485 interfazea (GPRS / WIFI onartzen du) | |||||
| Babespen | Gainkarga, software / hardware gehiegiketa, sareko gehiegizko ontzia eta gutxiegitasuna, potentzia hutsegitea, gainditua, maiztasun anormalitatea babestea eta abar. | Gainkarga, software / hardware gehiegiketa, sareko gehiegizko ontzia eta azpikontratatzea, sareko tentsio desoreka, potentzia hutsegitea, gainditu, maiztasun anormalitatea, jaurtiketa zirkuituaren babesa, etab. | ||||
| Instalazio metodoa | Rack / horma muntatuta | Txal | ||||
| Sarrerako lerroa | Atzeko sarrerako (rack mota), goiko sarrerako (horma muntatuta) | Bizkarreko sarrerako lerroa | ||||
| Babes maila | IP20 | |||||
Eredua eta zehaztapena:
| Eredu | ||||
|---|---|---|---|---|

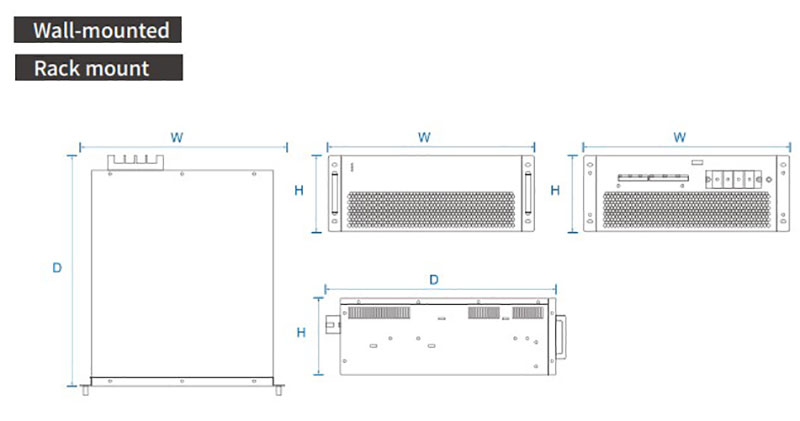

| Eredu zenbakia | Kalte-ordainen gaitasuna (KVAR) | Sistemaren tentsioa (V) | Neurriak (d * w * h) | Hozteko metodoa |
| GY ASVG-0,22-5K / 2L-R / W | 5 | 220 | 220 * 330 * 160mm | Aire hotza behartua |
| Gy asvg-0,4-15k / 4L-r / w | 15 | 380 ±% 20 | 460 * 520 * 89mm | |
| Gy asvg-0.4-35k / 4L-r / w | 35 | 380 ±% 20 | 460 * 520 * 89mm | |
| Gy asvg-0.4-50k / 4L-r / w | 50 | 380 ±% 20 | 500 * 540 * 190mm | |
| GY ASVG-0,4-75K / 4L-R / W | 75 | 380 ±% 20 | 500 * 580 * 240mm | |
| Gy asvg-0.4-100k / 4L-r / w | 100 | 380 ±% 20 | 500 * 580 * 240mm | |
| GY ASVG-0,5-90K / 4L-R / W | 90 | 500 ±% 20 | 495 * 675 * 275mm | |
| GY ASVG-0,69-120K / 4L-R / W | 120 | 690 ±% 20 | 495 * 675 * 275mm | |
