690V rack muntatu iragazki harmoniko aktiboa
690V rack muntatzeko iragazki harmoniko aktiboaren bila? Geyak kalitate goreneko irtenbideak eskaintzen ditu errendimendu eta fidagarritasunarekin. Lortu zure beharretara egokitutako aurrekontu integrala eta zure sistemaren eraginkortasuna hobetu. Jar zaitez gurekin harremanetan orain prezio onenak eta salmenta osteko laguntza bikaina lortzeko. Legea azkar zure produktibitatea bultzatzeko!
690V Rack Mendiko iragazki harmoniko aktiboak (AHF) arintze harmoniko aurreratua eskaintzen du tentsio handiko (690V ± 20%) hiru faseko potentzia sistemetarako. Rack-muntatutako unitate honek DSP + CPLD kontrol digitaleko nukleoa eta hiru mailetako topologia erabiltzen ditu 50. harmonikora arte kalte-ordaina harmoniko zehatza lortzeko. 100a-ko uneko ahalmena duenarekin, distortsio harmonikoa eta hiru fase desoreka modu eraginkorrean jorratzen ditu. Diseinu modularrak konexio paraleloan onartzen du gaitasun handiagoa eta mantentze sinplifikatua lortzeko. Aire hotz egiteak eragiketa fidagarria bermatzen du. 690V Rack Mendiko Iragazki Harmoniko Aktiboak boterearen kalitatearen kudeaketa sendoa eskaintzen du industria inguruneak eskatzen.
Ereduaren deskribapena:
| Gy | Atz | 0.69 | 100a | / | 4L | R |
| Enterprise Code | Iragazki harmoniko aktiboa | Tentsio maila 0,69: 690V ±% 20 |
Gaitasuna (KVAR) 100A | 3L: hiru fase hiru alanbre 4L: Lau-alanbre hiru fase |
R: Rack Mount |
Ezaugarriak:
● Erabili DSP + CPLD kontrol digitaleko nukleo, hiru maila topologia teknologia, detekzio algoritmo harmoniko aurreratua eta PWM kontrol estrategia, korronte harmonikoaren konpentsazio zehatza lortzeko.
● Onartu diseinu modularra, modulu anitzen arteko lotura paraleloak errazten dituena, espazio gutxi hartzen du eta erraz mantentzen da.
● Aire-hodia independenteen eta biltegi independenteen egiturazko diseinuak ekipamenduaren funtzionamendu egonkorra bermatzen du.
● Harmonikoak harmoniko sorta zabal batean iragazi ditzake, 2 eta 50 harmonikoetatik eta aldi berean hiru faseko desoreka arazoa konpontzeko.
● Iragazketa tasa harmonikoa altua da. Gaitasunak ahalbidetzen badu, uneko iragazketa tasa harmonikoa% 95 bezain altua izan daiteke. Ezarri% 100eko irteera mugatzailea ekipamenduaren epe luzeko funtzionamendu egonkorra bermatzeko.
Aplikazioak:
690V Rack Mendiko iragazki aktiboak funtsezkoak dira potentzia kalitatearen eta ekipoen errendimendua mantentzeko tentsio handiko potentzia sistemetan:
● Industri aplikazio astunak:Aldagai aldakorreko unitate handiek (VFDS), zuzentzaileak eta ez diren beste karga linealak sortutako harmonikoak arintzea.
● Meatze eta petrolioa eta gasa:Ekipamendu kritikoen funtzionamendu fidagarria bermatzea tentsio handiko energia banaketa duten ingurune gogorretan.
● Energia berriztagarrien integrazioa:Tentsio handiko energia berriztagarrien energia-iturriak egonkortzea saretaraino konektatuta.
● Datu zentroak eta azpiegitura kritikoak:Ekipamendu sentikorrak babestea eta potentzia kalitatea mantentzea tentsio handiko datu zentroen inguruneetan.
690V Rack Mount Iragazki Harmoniko Aktiboek mitigazio harmoniko eraginkorra eskaintzen dute tentsio handiko aplikazioetan potentzia kalitate hobetzeko.
Parametro teknikoak:
| 220 V serie | 380V serie | 500V serie | 690V serie | ||
| Altuera | 2000 milioi, 2000 m-tik gora, GB / T3859.2-ren arabera | ||||
| Giro tenperatura | -20 ~ + 50 ℃ | ||||
| Hezetasun erlatiboa | % 90, ez da kondentsaziorik gainazalean, hileko gutxieneko tenperatura 25 ℃ denean | ||||
| Kutsadura maila | Beheko III maila | ||||
| Funtzionamendu tentsioa | AC220V ±% 20 | AC380V ±% 20 | AC500V ±% 20 | AC690V ±% 20 | |
| Lan maiztasuna | 50hz ±% 5 | ||||
| Konpentsazio korrontea | 25. | 25/50/75/100 / 150a | 100a | 100a | |
| Grid Egitura | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Unitate kopurua Paraleloan konektatuta |
Ulimita | ||||
| Makinaren eraginkortasun orokorra | % 97 | ||||
| Grid Egitura | 32khz | 16khz | 12.8khz | 12.8khz | |
| Kalte-ordaina | 2 ~ 50ak, konpentsazio-tasa bakarra erregulagarria da | ||||
| Funtzioen hautaketa | Potentzia erreaktiboa | Potentzia erreaktiboa, energia erreaktiboa + asimetria | |||
| Potentzia erreaktiboa Kalte-ordaina |
% 95 | >% 92 | |||
| Iragazketa neutroa gaitasun |
Lerro neutroen iragazketa gaitasuna 3 aldiz da iragazketa-gaitasuna | ||||
| Erantzun denbora osoa | <10ms | <40ms | <40ms | <40ms | |
| Zarata | ≤60db | ≤60db | ≤65db | ≤65db | |
| Kontrol metodoa | 2 norabide RS485 interfazea (GPRS / WIFI onartzen du) | ||||
| Babespen | Gainkarga, software / hardware gehiegiketa, sareko gehiegizko ontzia eta gutxiegitasuna, potentzia hutsegitea, gainditua, maiztasun anormalitatea babestea eta abar. | Gainkarga, software / hardware gehiegiketa, sareko gehiegizko ontzia eta azpikontratatzea, sareko tentsio desoreka, potentzia hutsegitea, gainditua, maiztasun anormalitatea, zirkuitu laburreko babesa, etab. | |||
| Instalazio metodoa | Rack / horma muntatuta | Txal | |||
| Sarrerako lerroa | Atzeko sarrerako (rack mota), goiko sarrerako (horma muntatuta) | Bizkarreko sarrerako lerroa | |||
| Babes maila | IP20 | ||||

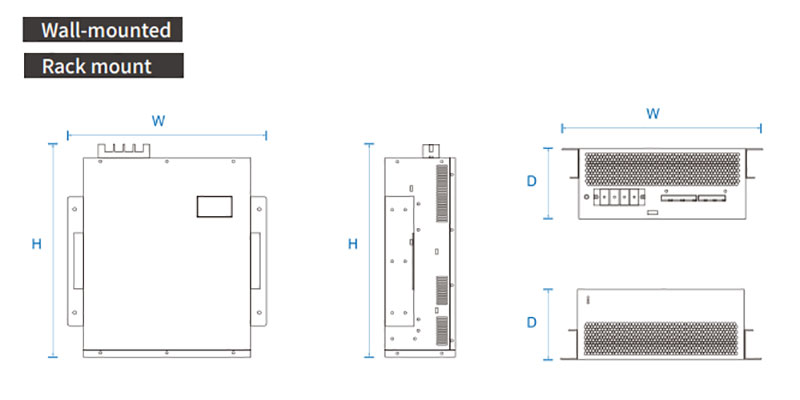

Eredua eta zehaztapena:
| Eredu zenbakia | Korrontea kalifikatua (a) | Sistemaren tentsioa (V) | Neurriak (d * w * h) | Hozteko metodoa |
| Gy apf-0.22-25a / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Aire hotza behartua |
| Gy apf-0.4-25a / 4l-r / w | 25 | 380 ±% 20 | 460 * 490 * 89mm | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ±% 20 | 460 * 490 * 89mm | |
| Gy apf-0.4-75a / 4l-r / w | 75 | 380 ±% 20 | 500 * 510 * 190mm | |
| Gy apf-0.4-100a / 4l-r / w | 100 | 380 ±% 20 | 500 * 550 * 240mm | |
| Gy apf-0.4-150A / 4L-R / W | 150 | 380 ±% 20 | 500 * 550 * 240mm | |
| Gy apf-0.5-100a / 4l-r / w | 100 | 500 ±% 20 | 495 * 675 * 275mm | |
| GY APF-0,69-100A / 4L-R / W | 100 | 690 ±% 20 | 495 * 675 * 275mm |
