380V Rack Mount Var Sorgailu estatikoa
380V Rack Mendiko Var Sorgailuak irtenbide indartsua da tentsio egonkortasuna mantentzeko eta eskari handiko inguruneetan potentzia faktorea hobetzeko. Errendimendu eta eraginkortasun fidagarria bilatzen baduzu, eskatu aurrekontua gaur! Gure talde aditua zure beharrizan zehatzak asetzeko konponbide egokiak emateko prest dago. Gure puntako teknologiarekin, energia-eraginkortasuna hobetu dezakezu eta potentzia kalitate koherentea ziurtatu dezakezu.
380V Rack Mount Var Sorgailu estatikoak (SVG) erreaktiboen kalte-ordaina dinamikoa eskaintzen du 380V sistema elektrikoen hiru fasean. SVG honek DSP + CPLD kontrol digital aurreratua eta hiru goi mailako topologia erabiltzen ditu. 19 hazbeteko estandarretan instalatzeko diseinatua, Rack Muntatzeko konfigurazioak espazioa aurrezten du eta mantentze-lanak errazten ditu. Eskuragarri dauden gaitasunak 15kvar-tik 100kvar (15kvar, 35kvar, 50kvar, 75kvar eta 100kvar) dira.
Ereduaren deskribapena:
| Gy | Svg | 0.4 | 50k | / | 4L | R |
| Enterprise Code | Sorgailu estatikoa | Tentsio maila 0,4: 380V ±% 20 |
Kalifikazioa (KVAR) 10/15/35/50/75 / 100kvar | 3L: hiru fase hiru alanbre 4L: Lau-alanbre hiru fase |
R: Rack Mount |
Ezaugarriak:
● Erabili DSP + CPLD Kontrol Digitaleko CORE, hiru maila topologia teknologia, erreaktiboen detekzio algoritmo aurreratua eta PWM kontrol estrategia, energia erreaktiboaren konpentsazio dinamikoa eta zehatza lortzeko.
● Onartu diseinu modularra, eta horrek modulu anitzen arteko lotura paraleloak errazten ditu, espazio txikia hartzen du eta erraz mantentzen da.
● Aire-hodia independenteen eta biltegi independenteen egiturazko diseinuak ekipamenduaren funtzionamendu egonkorra bermatzen du.
● Eraman ezazu neurri handiko konpentsazio dinamikoa potentzia erreaktibo induktiboa eta ahalmen erreaktiboaren gaitasuna lortzeko eta aldi berean hiru faseko desoreka arazoa konpontzeko.
● Kargaren erantzunaren abiadura dinamikoa milisegundo mailan dago, eta horrek kalte-ordaina dinamikoa eta zehatza lor dezake inpaktu-kargen potentzia erreaktiborako.
Aplikazioak:
380V Rack Static var sorgailuak aproposak dira industria-aplikazioetarako, 380V sistema erreaktiboen kontrol eraginkorra eskatzen duten aplikazio industrialetarako.
● Motor industrialaren kontrola (hiru fase):Hiru faseko motorren eraginkortasuna eta potentzia faktorea hobetzea, energia kontsumoa eta funtzionamendu kostuak murriztea.
● Potentzia faktoreen zuzenketa (industriala):Industriako instalazioetan potentzia zuzentzea, elektrizitate kostuak minimizatuz eta lehendik dagoen azpiegitura elektrikoaren gaitasuna hobetzea.
● Arintze harmonikoa (hiru faseko sistemak):Hiru faseko sistemen distortsio harmonikoa murriztea, ekipamendu sentikorrak babestea eta potentzia kalitatea hobetzea.
● Energia berriztagarrien integrazioa (hiru fase):Hiru faseko energia berriztagarrien iturrien integrazioa erraztea, sareko egonkortasuna bermatuz eta potentzia kalitate handia mantentzea.
380V Rack Mount Var Sorgailu estatikoak irtenbide sendo eta eraginkorra eskaintzen du industria-ingurune zorrotzak eskatzeko energia kalitatea eta eraginkortasuna optimizatzeko.
Parametro teknikoak:
| 220 V serie | 380V serie | 500V serie | 690V serie | |||
| Altuera | 2000 milioi, 2000 m-tik gora, GB / T3859.2-ren arabera | |||||
| Giro tenperatura | -20 ~ + 50 ℃ | |||||
| Hezetasun erlatiboa | % 90, ez da kondentsaziorik gainazalean, hileko gutxieneko tenperatura 25 ℃ denean | |||||
| Kutsadura maila | Beheko III maila | |||||
| Funtzionamendu tentsioa | AC220V ±% 20 | AC380V ±% 20 | AC500V ±% 20 | AC690V ±% 20 | ||
| Lan maiztasuna | 50hz ±% 5 | |||||
| Kalte-ordainen gaitasuna baloratu du | 5kvar | 15/35/50 / 75 / 100kvar | 90kvar | 120kvar | ||
| Grid Egitura | L / n | 3P3W / 3P4W | ||||
| Paraleloan konektatuta dagoen unitate kopurua | Ulimita | |||||
| Makinaren eraginkortasun orokorra | % 97 | |||||
| On-Off Maiztasuna | 32khz | 16khz | 12.8khz | 12.8khz | ||
| Funtzioen hautaketa | Potentzia erreaktiboa | Po Wer erreaktiboa, erreaktiboa po wer + desoreka | ||||
| Potentzia erreaktiboko konpentsazio tasa | % 99 | >% 95 | ||||
| Erantzun denbora osoa | <10ms | |||||
| Zarata | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrol metodoa | 2 norabide RS485 interfazea (GPRS / WIFI onartzen du) | |||||
| Babespen | Gainkarga, software / hardware gehiegiketa, sareko gehiegizko ontzia eta gutxiegitasuna, potentzia hutsegitea, gainditua, maiztasun anormalitatea babestea eta abar. | Gainkarga, software / hardware gehiegiketa, sareko gehiegizko ontzia eta azpikontratatzea, sareko tentsio desoreka, potentzia hutsegitea, gainditu, maiztasun anormalitatea, jaurtiketa zirkuituaren babesa, etab. | ||||
| Instalazio metodoa | Rack / horma muntatuta | Txal | ||||
| Sarrerako lerroa | Atzeko sarrerako (rack mota), goiko sarrerako (horma muntatuta) | Bizkarreko sarrerako lerroa | ||||
| Babes maila | IP20 | |||||

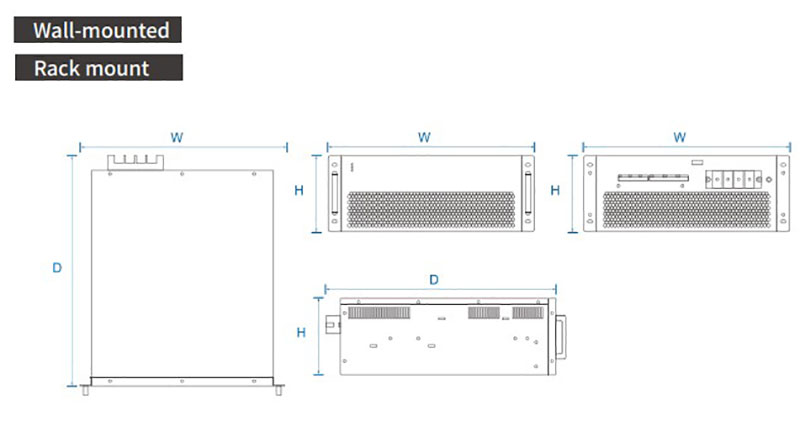

Eredua eta zehaztapena:
| Eredu | ||||
|---|---|---|---|---|
| Eredu zenbakia | Kalte-ordainen gaitasuna (KVAR) | Sistemaren tentsioa (V) | Neurriak (d * w * h) | Hozteko metodoa |
| Gy svg-0.22-5k / 2L-r / w | 5 | 220 | 220 * 330 * 160mm | Aire hotza behartua |
| Gy svg-0,4-15k / 4L-r / w | 15 | 380 ±% 20 | 460 * 490 * 89mm | |
| Gy svg-0.4-35k / 4l-r / w | 35 | 380 ±% 20 | 460 * 490 * 89mm | |
| Gy svg-0.4-50k / 4L-r / w | 50 | 380 ±% 20 | 500 * 510 * 190mm | |
| Gy svg-0.4-75k / 4L-r / w | 75 | 380 ±% 20 | 500 * 550 * 240mm | |
| Gy svg-0,4-100k / 4L-r / w | 100 | 380 ±% 20 | 500 * 550 * 240mm | |
| Gy svg-0.5-90k / 4L-r / w | 90 | 500 ±% 20 | 495 * 675 * 275mm | |
| Gy svg-0.69-120k / 4L-r / w | 120 | 690 ±% 20 | 495 * 675 * 275mm | |
